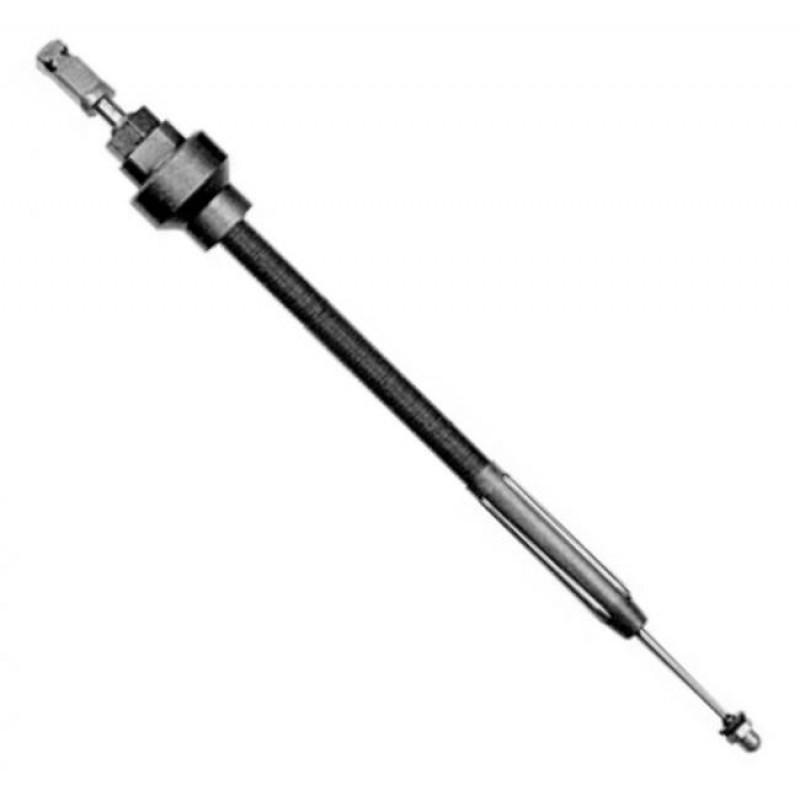

Вальцовки серии «СР» с регулированием глубины вальцевания
Применяются для закрепления труб в толстых трубных решетках в тех случаях, когда глубины вальцевания вальцовок серии «Р» недостаточно
Изготавливаются по заявке заказчика для конкретных типоразмеров труб и толщин трубных решеток. Кроме вальцовок в сборе по запросу Заказчика могут быть поставлены и сменные комплекты к ним. В состав сменного комплекта к вальцовке серии «СР» входит 1 веретено и 3 ролика.
| Модель | Применяются для труб (наружный диаметр и толщина стенки, мм) | Диапазон развальцовки, мм (d мин. — d макс.) | Рабочая длина ролика L, мм | Глубина вальцевания, мм (Lмин. — Lмакс.) | Размер квадрата веретена, мм |
| СР-12 (30-160.30) | Смотри вальцовки серии «Р» | 11,4 — 13,0 | 30 | 30 — 160 | 6,35 |
| СР-13 (40-180.40) | 12,4 — 14,2 | 40 | 40 — 180 | ||
| СР-14 (40-180.40) | 13,3 — 15,3 | 40 | 40 — 180 | ||
| СР-15 (40-180.40) | 14,3 — 16,3 | 40 | 40 — 180 | 11 | |
| СР-15 (40-250.40) | 14,3 — 16,3 | 40 | 40 — 250 | ||
| СР-16 (40-180.40) | 15,3 — 17,4 | 40 | 40 — 180 | ||
| СР-16 (40-250.40) | 15,3 — 17,4 | 40 | 40 — 250 | ||
| СР-17 (40-180.40) | 16,3 — 18,4 | 40 | 40 — 180 | ||
| СР-18 (40-180.40) | 17,3 — 19,5 | 40 | 40 — 180 | ||
| СР-19 (40-180.40) | 18,3 — 20,5 | 40 | 40 — 180 | ||
| СР-20 (40-180.40) | 19,2 — 21,7 | 40 | 40 — 180 | ||
| СР-20 (40-250.40) | 19,2 — 21,7 | 40 | 40 — 250 | ||
| СР-21 (40-180.40) | 20,2 — 22,7 | 40 | 40 — 180 | ||
| СР-21 (40-250.40) | 20,2 — 22,7 | 40 | 40 — 250 | ||
| СР-22 (45-180.45) | 21,2 — 23,7 | 45 | 40 — 180 | ||
| СР-24 (45-180.45) | 23,1 — 25,7 | 45 | 45 — 180 | ||
| СР-30 (45-200.45) | 29,3 — 32,3 | 45 | 45 — 200 | ||
| СР-32-34 (50-200.50) | 31,3 — 36,4 | 50 | 50 — 200 | ||
| СР-43-44 (50-180.50) | 42,2 — 47,8 | 50 | 50 — 200 |
В таблице приведены только наиболее часто используемые вальцовки серии «СР». По запросу Заказчика могут быть изготовлены вальцовки для больших размеров и глубин вальцевания.
Кроме вальцовок в сборе по запросу Заказчика могут быть поставлены и сменные комплекты к ним. В состав сменного комплекта к вальцовкам серии «СР» входит 1 веретено и 3 ролика.
