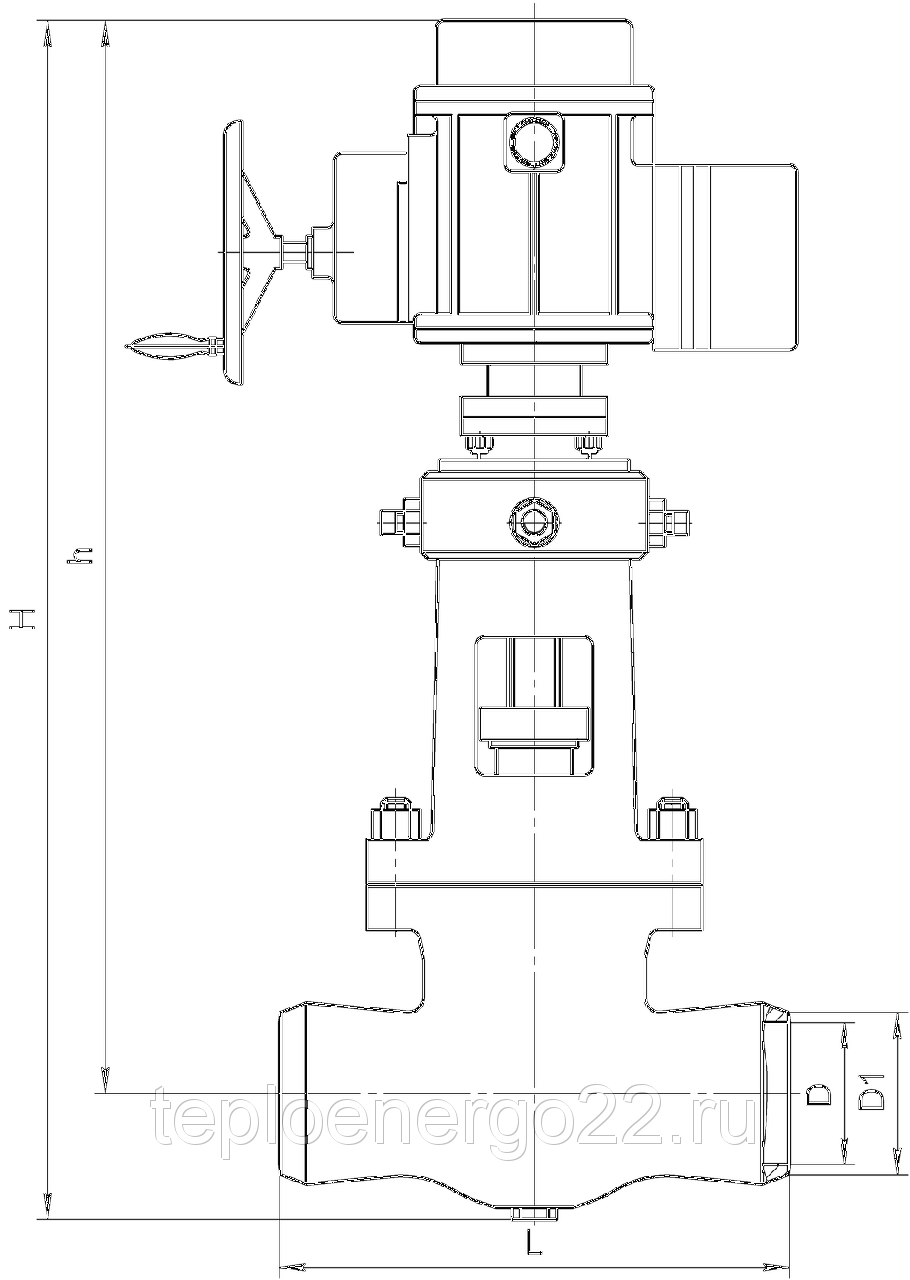

Задвижка 1511-80-Э(ЭГ,ЭЧ,ЭМ,ЭН)

Задвижки запорные для теплоэнергетических установок и технологических трубопроводов служат в качестве устройств для герметичного перекрытия трубопроводов воды и пара основных технологических систем станций и предприятий. Допускается применение на трубопроводах транспортирующих жидкости 2-ой группы и газы 2-ой группы: нефтепродукты, неагрессивные и слабоагрессивные жидкости и газы. Могут применяться только для включения или отключения трубопровода. Использование задвижек в качестве регулирующих устройств не допускается. Задвижки могут устанавливаться на участках трубопроводов независимо от угла наклона трубопровода.

При установке задвижек с электроприводом на вертикальных участках, необходима установка дополнительной опоры под привод во избежание деформации бугеля. Направление подачи рабочей среды любое. При использовании задвижек в трубопроводах, где предусмотрен режим разогрева при закрытом затворе и заполненной водой внутренней полости, их необходимо оснащать разгрузочным устройством. Такое устройство может быть выполнено в виде трубки, соединяющей внутреннюю полость задвижки с трубопроводом со стороны подвода среды, с установленным на ней вентилем DN20, или в виде сквозного отверстия диаметром 5 мм в тарелке со стороны подвода среды.

Присоединение к трубопроводу ? под сварку. Направление подачи рабочей среды – любое

Герметичность затвора – по классу А ГОСТ Р 54808-2011

Климатическое исполнение – У, УХЛ, ХЛ, Т по ГОСТ 15150-69

Категория размещения – 1, 2, 3 по ГОСТ 15150-69

Усилие на маховике – не более 300 Н.

По просьбе заказчика возможно специальное исполнение с уче¬том специфических условий работы.

Управление задвижками при помощи встроенного электропривода (Э), маховика (М) или через редуктор (Ц) или (К). Конструкция задвижек адаптирована под применение электроприводов «ГЗ-Электропривод» г.Москва, «АБС ЗЭиМ Автоматизация» г.Чебоксары, и других производителей со стандартными узлами присоединения.

Допустимые значения рабочих давлений и температур для арматуры могут отличаться от указанных в таблице с техническими характеристиками и выбираются в соответствии с ГОСТ 356-80, при условии, что они не должны выходить за пределы, установленные соответствующими Правилами и нормами государственного надзора для данных материалов и условий эксплуатации. Например:

Изделия рассчитанные на предельное давление PN10 МПа, в соответствии с ГОСТ 356-80 допускают применение их на рабочих параметрах в диапазоне от 10МПа, 200 ^oС до 3,6МПа, 455 ^oС; на PN25МПа – от 25МПа, 200 ^oС до 9МПа, 455 ^oС.
