Золоуловитель ЗУ-1-1
Золоуловитель ЗУ-1-1 может быть использован одновременно и как сепаратор системы возврата частиц уноса на дожигание, но только при условии размещения непосредственно за котлом. В этом случае золоспускное отверстие бункера-осадителя подключается через клапаны размыкатели к эжекторам или другим пылепитающим устройствам.

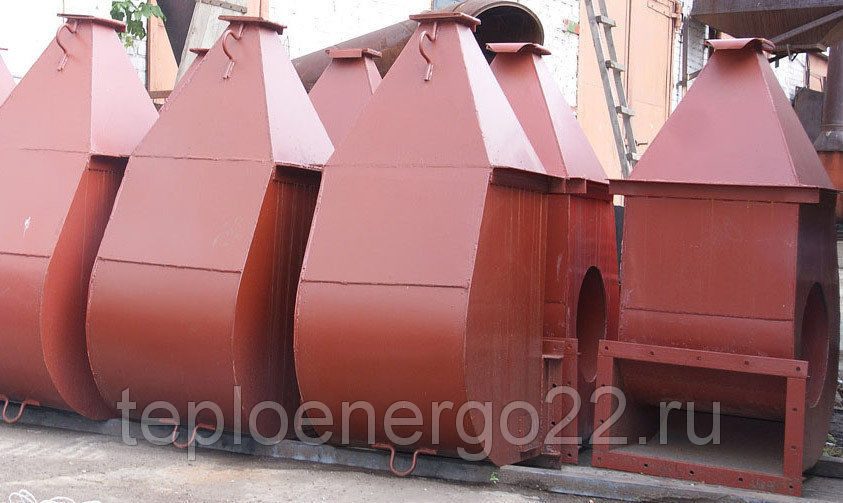

Золоуловитель ЗУ-1-1 состоит из корпуса с криволинейными стенками, соединенный с источником выброса дымовых газов фланцем прямоугольного сечения на входном отверстии, с круглым отверстием на боковой стенке для отвода очищенного газа, трёх бункеров-осадителей, бункера-накопителя с шибером.
Для осмотра и чистки золоуловителя используется лаз. При замене диафрагмы лаза на тонкий лист железа на асбестовом картоне и на стальной сетке лаз будет выполнять функцию взрывного клапана.
Корпус золоуловителя ЗУ-1-1 и бункер-накопитель опирается на опорные пояса.
Принцип работы ЗУ-1-1: Дымовой газ поступает во входное отверстие и движется между стенками корпуса. Под действием гравитационных и центробежных сил из потока запыленного газа сепарируется по фракциям твёрдые частицы золы, которые осаждаются в бункере-накопителе. Зола периодически удаляется обслуживающим персоналом через шибер. Очищенный газ отводится из золоуловителя ЗУ-1-1 через выходное отверстие в боковой стенке справа или слева, если смотреть со стороны входа газового потока.
| №п/п | Наименование показателя ЗУ-1-1 | Значение |
|---|---|---|
| 1 | Наименование | ЗУ 1-1 |
| 2 | Номер чертежа | 00.8312.020 |
| 3 | Номинальная производительность, м3/ч | 3375 |
| 4 | Коэффициент очистки, % | 80 |
| 5 | Номинальная температура газа на входе, С | 250 |
| 6 | Номинальное аэродинамическое сопротивление, мм.вод.ст. | 60 |
| 7 | Сечение входного отверстия, мм | 280х500 |
| 8 | Сечение выходного отверстия, мм | диам. 380 |
| 9 | Длина, мм | 710 |
| 10 | Ширина, мм | 610 |
| 11 | Высота, мм | 1350 |
| 12 | Направление газового потока | правое или левое |
| 13 | Масса золоуловителя (циклона), кг | 180 |
| 14 | Срок изготовления | 20 |
