Золоуловитель ЗУ-1
Золоуловитель ЗУ-1 может быть использован одновременно и как сепаратор системы возврата частиц уноса на дожигание, но только при условии размещения непосредственно за котлом. В этом случае золоспускное отверстие бункера-осадителя подключается через клапаны размыкатели к эжекторам или другим пылепитающим устройствам.

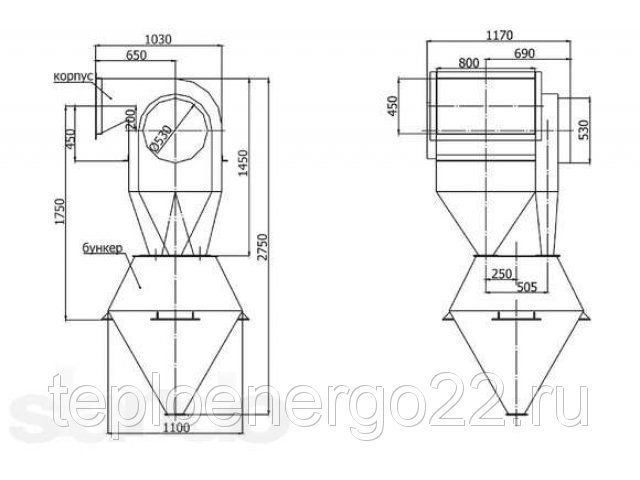

Золоуловитель ЗУ-1 представляет собой корпус с криволинейными стенками, соединённый с источником выброса дымовых газов фланцем прямоугольного сечения на входном отверстии и круглым отверстием на боковой стенке для отвода очищенного газа.
На золоуловителе ЗУ-1 боковые выходные отверстия вырезают с одной стороны (слева или справа).
Внизу корпуса имеется бункер с шибером.
Золоуловитель ЗУ-1 относится к типу горизонтальных циклонов по расположению оси очищаемого потока газа.
Принцип работы ЗУ-1: Дымовой газ поступает во входное отверстие и движется между стенками корпуса. Под действием силы веса и центробежных сил из потока очищаемого газа выделяются твёрдые частицы золы, которые накапливаются в бункере. Зола удаляется через шибер. Очищенный газ отводится из золоуловителя по патрубку (патрубкам) через выходное отверстие (отверстия).
| №п/п | Наименование показателя ЗУ-1 | Значение |
|---|---|---|
| 1 | Наименование | ЗУ-1 |
| 2 | Номер чертежа | 00.8312.030 |
| 3 | Номинальная производительность, м3/ч | 8000 |
| 4 | Коэффициент очистки, % | 80 |
| 5 | Номинальная температура газа на входе, С | 250 |
| 6 | Номинальное аэродинамическое сопротивление, мм.вод.ст. | 70 |
| 7 | Сечение входного отверстия, мм | 450х800 |
| 8 | Сечение выходного отверстия, мм | диам.490 |
| 9 | Длина, мм | 1030 |
| 10 | Ширина, мм | 1300 |
| 11 | Высота, мм | 2720 |
| 12 | Направление газового потока | правое |
| 13 | Масса золоуловителя (циклона), кг | 370 |
| 14 | Срок изготовления | 20 |
Купить золоуловитель
Для того что бы купить золоуловитель вы можете сделать заявку в отдел сбыта по телефону (3852) 53-29-63, либо оформить заявку на сайте. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.
